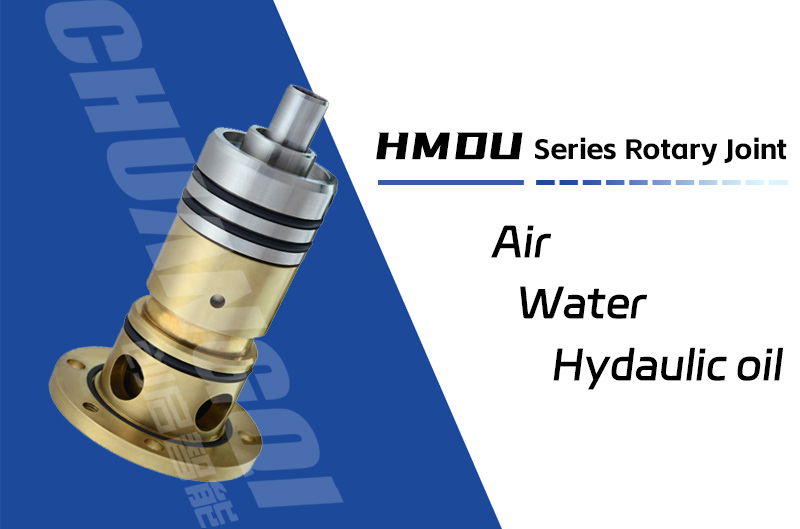

HMDU20型旋转接头

发表时间：2023-10-10 14:41:07 | 点击率：176

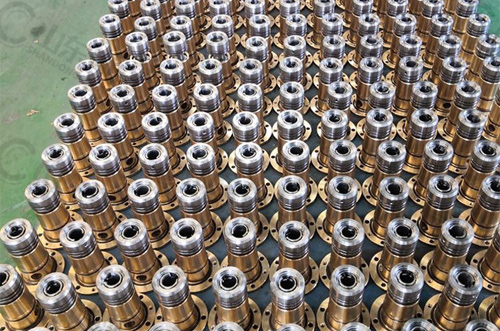

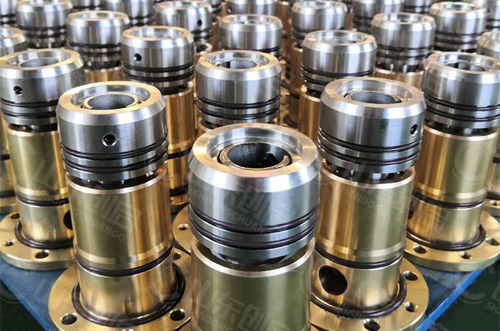

产品特点

PRODCUT FEATUREA

HMDU20系列埋入式旋转接头是根据现代钢铁冶金扇形锻、连轧机、连铸机轧辊特点而设计的，它将接头形体的绝大部分深入到辑子里面，外面仅露出管道连接弯头，有利于辊道流与流之间的空间布置。旋转接头的密封结构设计，除采用了平衡型密封设计外，还改变了原来轴向串列式为独特的倒置内藏密封式，这样，不仅减少了轴向长度，而且使壳体结构成为一体，更利于接头的拆装与维护。

*轴向伸缩量：10mm
*偏斜角度：0.1°。
*采用平衡式密封结构，扭矩力小，转动灵活。
*O型密封圈均采用氟橡胶材质，提高了耐用性和耐腐蚀性。
*材质可选合金铜、不锈钢等。
*可根据用户提供图纸非标订制生产。

技术参数

PATMETERS

介质冷却水最大使用压力：		160 PSI	11 bar
介质空气最大使用压力：		174 PSI	12 bar
最高使用速度（转子）：
		100 RPM	100 min-1
最高使用温度：	121℃	＞121℃ 请咨询创启旋转接头

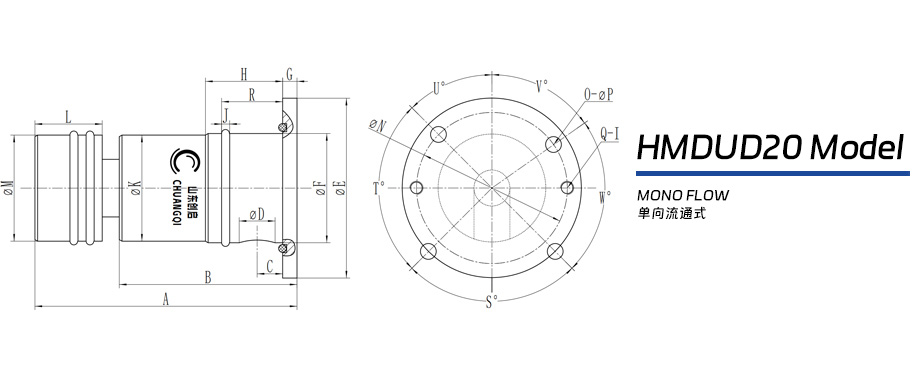

HMDUD20型连铸机埋入式旋转接头 - 单向流通式 - 法兰连接
Model	A	B	C	D	E	F	G	H	R	J	K	L	M	N	O	P	Q	I	S	T	U	V	W
HMDUD20-01	131.5	83	11.5	20	100	60e8	8	36	34	4.8	57	37.5	59h6	84	4	9	2	M8	90	90	45	55	80
HMDUD20-02	142	95	17	20	100	60e8	8	41	34	4.8	58	37.5	59h6	84	4	9	2	M8	90	90	45	55	80
HMDUD20-03	136	95	14.2	20	100	60e8	8	48	34	4.8	58.5	37.5	59h6	84	4	9	2	M8	90	90	45	55	80
注：滑套等相关尺寸可根据拉矫机、连轧机、连铸机、扇形锻设备实际安装尺寸订制。

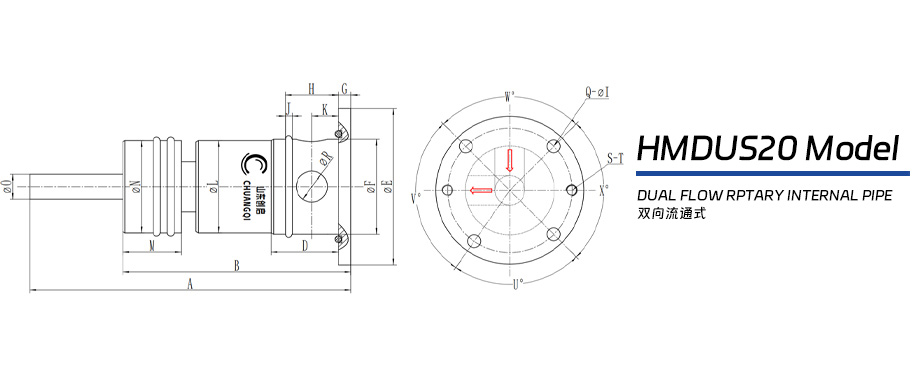

HMDUS20型连铸机埋入式旋转接头 - 双向流通式 - 法兰连接
Model	A	B	C	D	E	F	G	H	R	J	K	L	M	N	O	P	Q	I	S	T	U	V	W	X
HMDUS20-01	156.5	135.5	87	40	100	60e8	8	34.8	20	4.8	15	57	37.5	59h6	19h9	84	4	M89	2	M8	80	100	90	90
HMDUS20-02	195	135.5	87	41	100	60e8	8	36	20	4.8	17	57	37.5	59h6	19h9	84	4	M89	2	M8	80	100	90	90
注：滑套等相关零配件尺寸可根据拉矫机、连轧机、连铸机、扇形锻设备实际安装尺寸订制。
